什么是 PCSEL 新一代高性能半导体激光技术

    对于激光行业而言，长久以来面临着一个核心矛盾：半导体激光器虽紧凑高效，但其单模功率不足、远场发散角大，导致激光器的亮度较低；而能提供高亮度、高质量光束的气体或固体激光器则系统庞大复杂、能量转换效率低。这一矛盾在不断追求小型化、集成化的过程中愈发突出。近年来，光子晶体面发射激光器（PCSEL）的迅猛发展，正为我们提供一种极具吸引力的解决方案，它从物理原理层面重塑了半导体激光器的谐振腔结构，能大幅突破传统半导体激光器的亮度极限。

1. 工作原理：二维平面内的相干振荡

传统的半导体激光器

    理解PCSEL的关键在于理解其独特的光子晶体谐振腔的作用。与传统的边发射激光器（依赖法布里-珀罗腔或者一维光栅）和VCSEL（依赖上、下布拉格反射镜的垂直谐振）不同，PCSEL的核心谐振结构是一个刻蚀有周期性纳米孔阵列的薄层—光子晶体层。

    PCSEL器件内部的光场被外延层限制在平面内进行传播，且主要局限在光子晶体层（光的谐振）和有源层（光的放大）内。当光波在光子晶体平面内的不同方向传播时，空气孔可以将这些沿不同方向传播的光波进行耦合，每个空气孔都充当一个微型衍射中心，形成一个大面积的二维驻波场，这是PCSEL能够实现大光腔、单模工作的物理基础。从能带的角度解释，在光子晶体的带边位置存在一些群速度接近零的光子态，这些光子态的态密度极高，有利于形成高Q的谐振模式。通过对光子晶体的晶格常数进行选择，可以让器件工作在指定的Γ₂点处，该处的带边模式可以实现最好的垂直辐射效果。

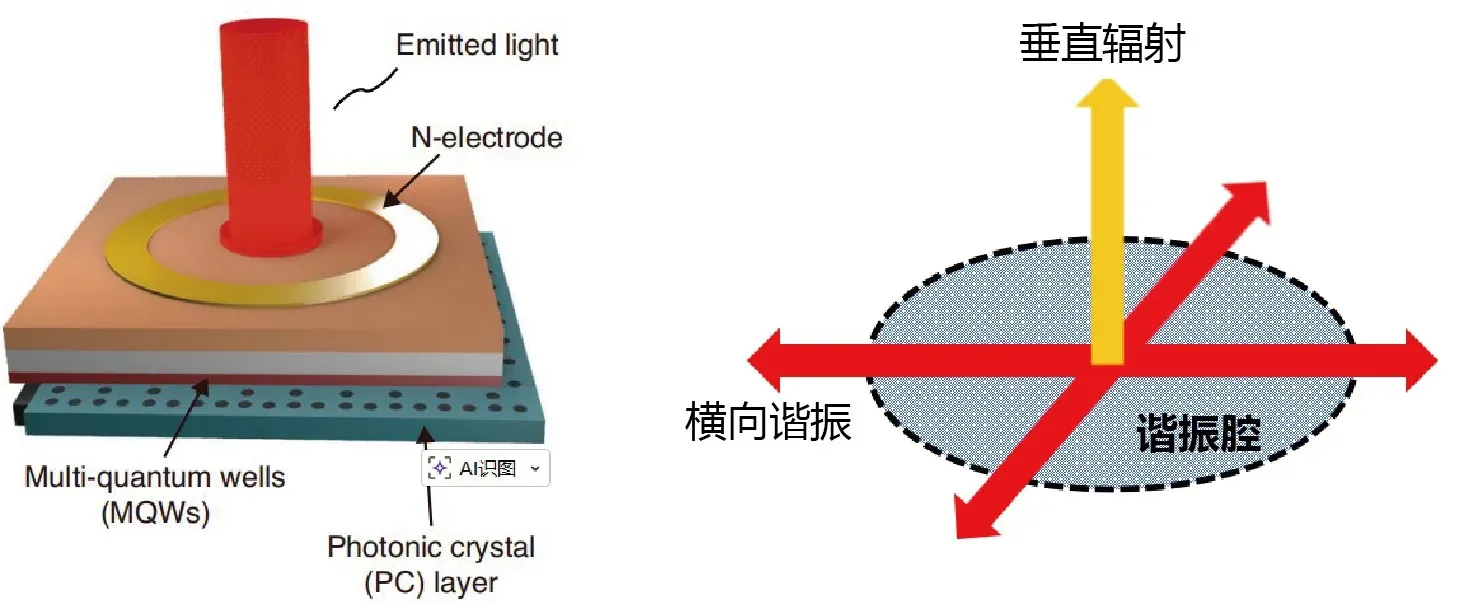

PCSEL的器件结构

    此外，PCSEL的模式选择性受光子晶体孔的形貌影响很大，所以在结构设计中抑制高阶模、确保稳定的基模振荡是获得高光束质量的关键之一。目前主流的光子晶体结构主要有圆形和三角形单晶格结构、日本京都大学团队提出的双晶格结构、本团队提出的三晶格和本团队提出的T形结构几种。光子晶体结构设计的核心在于使高阶模的衍射损耗增加，从而在模式竞争中被抑制，并通过精确的结构制备使得器件性能符合设计预期。

2. 性能特点：多维度的突破性优势

    PCSEL既具有传统半导体激光器低成本、小体积、高效率的特点，还具备高亮度、窄线宽的独特优势，这些性能特点恰恰击中了当前高端激光应用的痛点。

亮度跃升

    亮度是评价激光加工和远场探测能力的重要指标，传统高功率半导体激光器的亮度通常低于0.1 GW·cm⁻²·sr⁻¹，而PCSEL则实现了数量级的跨越。在连续波条件下，直径3 mm的PCSEL在50W输出功率下，亮度可达到1 GW·cm⁻²·sr⁻¹，能用于不锈钢切割等高功率加工场景，媲美二氧化碳激光器、光纤激光器等传统高亮度激光器。根据理论预测，PCSEL可以将连续功率继续提升至百瓦甚至千瓦的水平，展示出了替代大体积高亮度激光器的巨大潜力。

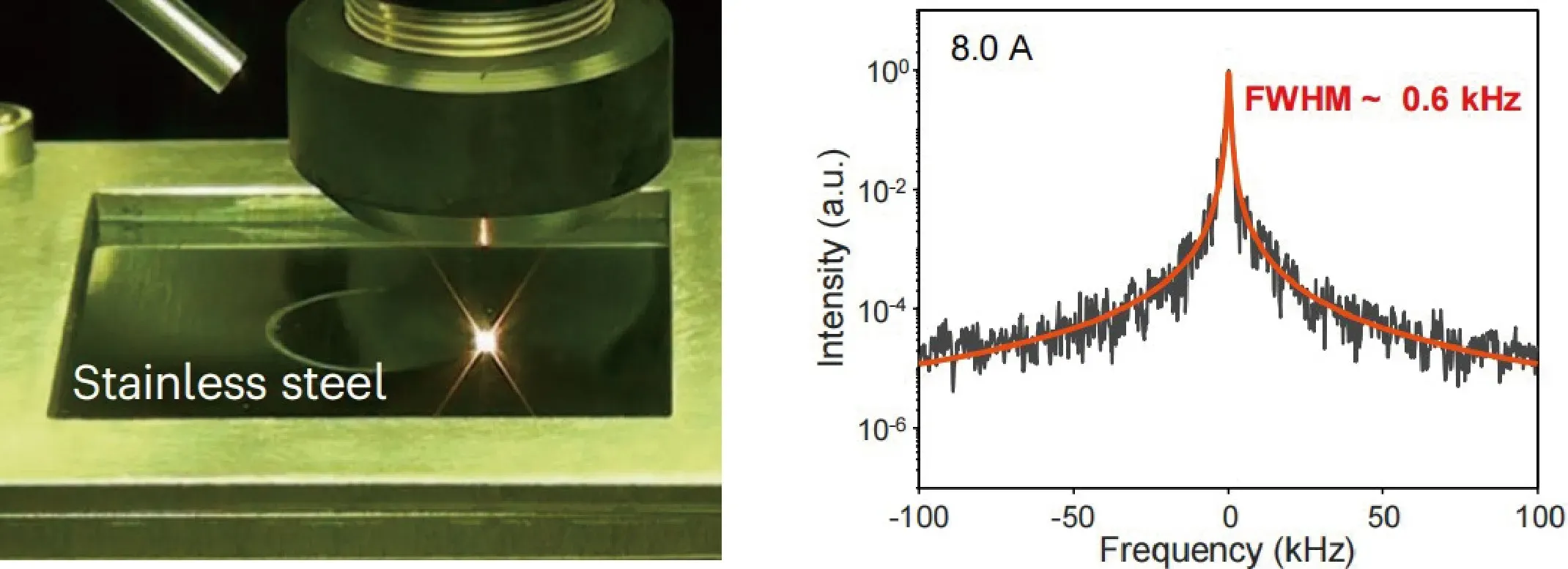

PCSEL的突破性性能 (a)紧凑的金属加工 (b)亚kHz窄线宽

光束整形

    通过控制光子晶体空气孔的位置和尺寸，PCSEL可以直接操控出射光场，实现任意的出光方向。不但可以无需准直透镜实现极小的发散角，通过对光子晶体进行逆向设计，PCSEL还可以直接发射出预设的复杂光斑图案，相当于将衍射光学元件的功能直接刻写在谐振腔内，为结构光投影等场景打开了新大门。此外，其掩埋式的光子晶体结构也有利于将超透镜工艺与PCSEL进行结合以实现更复杂的光束特性。

六边形战士

    自从1999年被发明以来，PCSEL从最初的近红外波段不断向其它波长拓展，在短波侧已经实现了基于GaN材料的瓦级蓝光输出（~430 nm），在长波侧拓展到了中红外波段，通过与量子级联激光器结合，获得了数瓦的激光输出。在光谱线宽方面，由于PCSEL激射模式拥有巨大的光子数量，其线宽最低已经可以达到kHz的量级，这远远优于传统DFB激光器MHz的水平，同时还有更高的光功率。另外，通过向PCSEL内部注入大的脉冲电流，可以获得高达千瓦峰值功率的纳秒级光脉冲。PCSEL还可以进行高速直接调制，由于其自身具有较高的光输出功率，因此可以摆脱对光放大器的依赖，实现更紧凑的空间光通信系统。

    随着PCSEL性能的继续不断提升以及微纳制造工艺的逐渐成熟，PCSEL的大规模批量生产将逐步实现并走向商用，继而催生出下游更多的技术和应用创新。二十多年间，PCSEL已经从一个实验室概念，成长为一种具备颠覆性潜力的实体技术。当然，挑战依然存在，例如进一步扩大单模器件尺寸以追求千瓦级连续波功率、在不同光波长和材料体系上全面实现高性能等。但是毋庸置疑，随着PCSEL技术进一步发展，将在量子技术、空间通信、激光核聚变等更多的前沿领域发挥重要的作用。
